Машины для изготовления плитки из металлических листов Путай

Машины для изготовления плитки из металлических листов Путай
Машины для изготовления плитки из металлических листов Путай Машины для изготовления плитки из металлических листов Путай Машины для изготовления плитки из металлических листов Путай Машины для изготовления плитки из металлических листов Путай Машины для изготовления плитки из металлических листов Путай

Большие изображения :  Машины для изготовления плитки из металлических листов Путай

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HC
Сертификация: CE
Номер модели: 18-735-1200
Оплата и доставка Условия:
Количество мин заказа: 1
Упаковывая детали: Контейнер 40GP
Время доставки: 30ДНЕЙ
Условия оплаты: Л/К, Т/Т
Поставка способности: 60 комплектов в месяц

Машины для изготовления плитки из металлических листов Путай

описание
Толщина панели: 0,3-0,6 мм Мощность двигателя: 4+4кВт
Рама машины: 350 ч. луч Метод резки: Гидравлическая резка
Тип разматывателя: Гидравлическая резка Материал ролика: 45# сталь
Тип машины: Профилегибочная машина Производственная мощность: 15-20м/мин

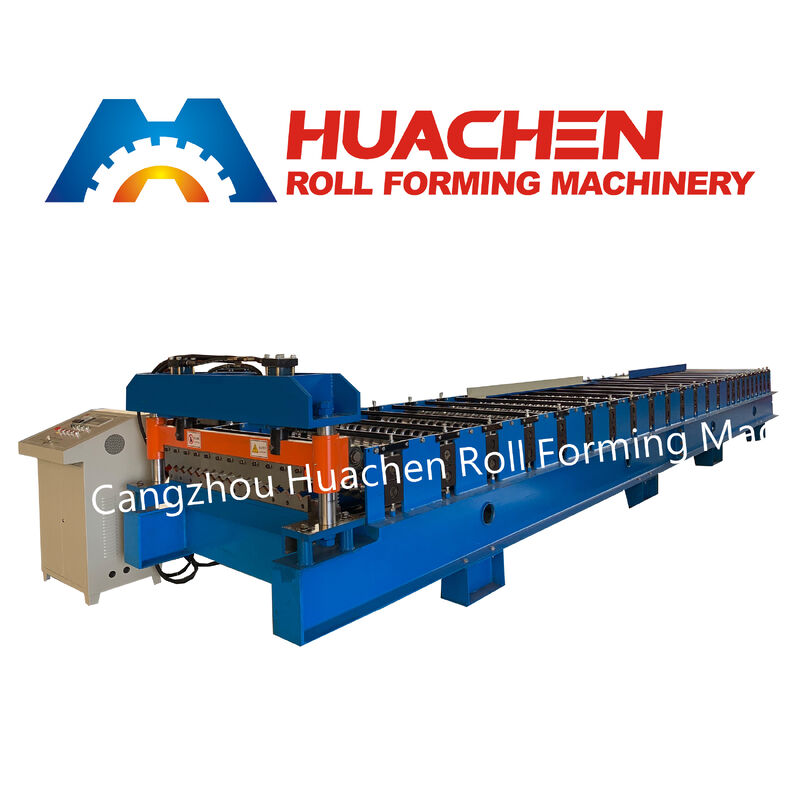

Обзор продукта Станок для профилирования рулонов HC 18-735-1200представляет собой прецизионную 12-станционную систему непрерывного холодного профилирования, разработанную для производства архитектурных металлических облицовочных панелей и линейных потолочных панелей. Предназначен для обработки стандартных рулонов шириной 1200 мм из предварительно окрашенной оцинкованной стали (PPGI), оцинкованного железа (GI), и алюминия толщиной от 0,3 мм до 0,6 мм, эта линия формирует четкие, жесткие панели с глубиной ребра 18 мм и эффективной шириной покрытия 735 мм с глубокими замковыми боковыми соединениями. Построен на прочном сварном основании из двутавра 350 H с валами диаметром Φ70 мм и гидравлической резкой с ЧПУ, он работает плавно со скоростью 15–20 м/мин для подрядчиков по облицовке фасадов и производителей потолков.

Основные технические параметры

Технический параметр Стандартная спецификация
Модель станка Станок для профилирования архитектурных стеновых и потолочных панелей HC 18-735-1200
Размеры профиля панели Высота ребра: 18 мм | Эффективная ширина покрытия: 735 мм
Ширина входного рулона 1200 мм (стандартная международная ширина рулона)
Диапазон толщины листа 0,3 мм – 0,6 мм
Совместимые материалы рулонов Предварительно окрашенная оцинкованная сталь (PPGI), оцинкованная сталь (GI), алюминий
Станции профилирования 12 прецизионных роликовых станций
Материал и обработка роликов Кованая сталь 45#, прецизионная токарная обработка на станке с ЧПУ, закалка и хромирование
Материал и размер основного вала Сплошная круглая сталь 45#, закаленная и шлифованная, диаметр Φ70 мм
Основание рамы станка Сварное шасси из двутавра 350#

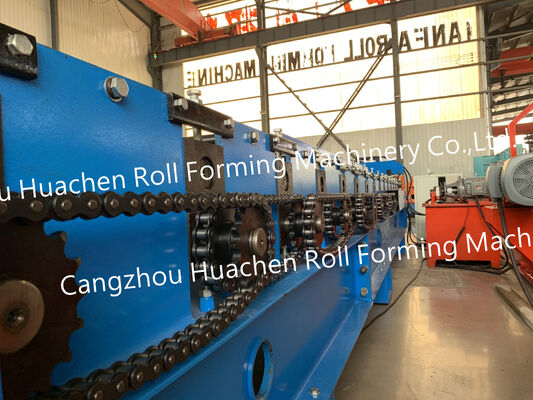

Приводной механизм Цепная и звездочная передача с тяжелыми роликами
Скорость производственной линии 15 – 20 м/мин
Система резки Автоматическая гидравлическая система пост-резки
Материал режущего лезвия Легированная инструментальная сталь Cr12, термообработанная в вакууме
Общая мощность двигателя 4 кВт (основной привод профилирования) + 4 кВт (гидравлический блок резки)
Система управления и измерения длины Промышленное управление с сенсорным экраном ПЛК с высокоточным энкодером
Электрический стандарт 380 В, 50 Гц, 3 фазы (настраивается под напряжение местной фабрики)
Конфигурация разматывателя Ручной разматыватель или гидравлический разматыватель

Ключевые преимущества проектирования и конструкции

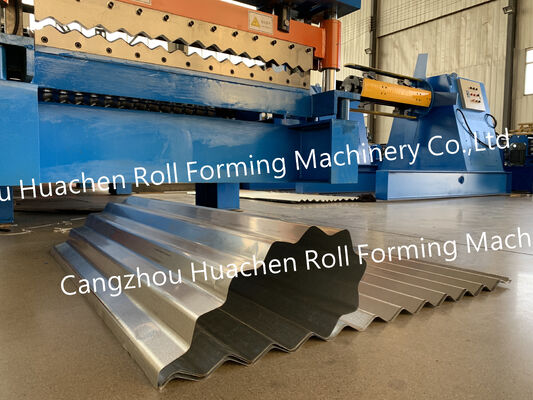

  • Архитектурный профиль с замком 18-735-1200: Преобразование стандартного рулона шириной 1200 мм в панель с эффективной шириной покрытия 735 мм с ребрами 18 мм обеспечивает глубокое зацепление боковых сторон и четкие тени. Это устраняет дребезжание от ветра, повышает герметичность наружных фасадов, и обеспечивает чистую, современную отделку для внутренних подвесных потолков.

  • 12-станционное бесцарапное прогрессивное профилирование: Двенадцать роликовых станций, откалиброванных ЧПУ, плавно формируют ребра 18 мм и края замка без защемления или царапин на деликатных цветных покрытиях PPGI или поверхностях из матового алюминия.

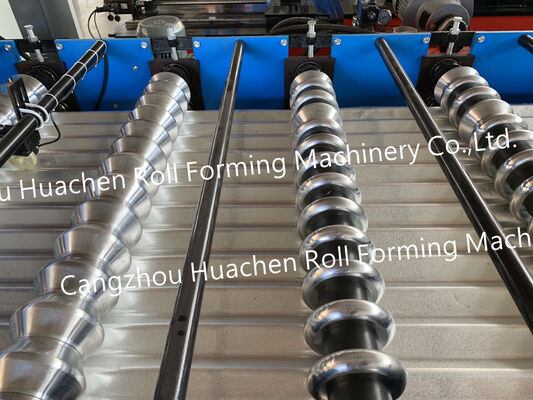

  • Закаленные и хромированные ролики из стали 45#: Каждый профилирующий ролик прецизионно обработан на токарном станке из цельной стали 45#, термообработан для прочности сердцевины, и гальванически покрыт твердым хромом. Эта зеркально гладкая поверхность предотвращает появление следов на архитектурных панелях.

  • Прочная рама из двутавра 350 H и сплошные валы Φ70 мм: Построенный на жесткой раме из двутавра 350 мм со сплошными стальными валами Φ70 мм, станок предотвращает боковое кручение и гарантирует прямые, плотно прилегающие соединения панелей на длинных архитектурных участках.

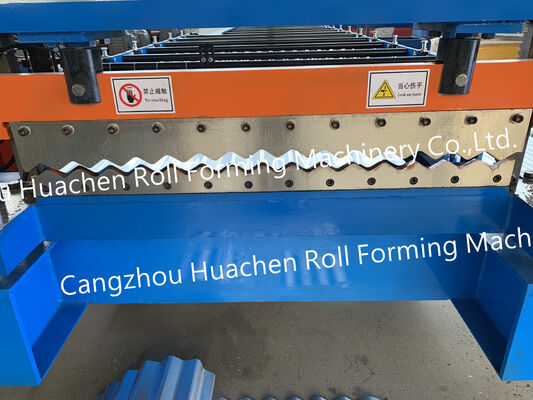

  • Гидравлическая резка Cr12, соответствующая профилю, и управление ПЛК: Режущие штампы из стали Cr12, изготовленные по индивидуальному заказу и приводимые в действие гидравлической станцией мощностью 4 кВт, чисто разрезают поперечное сечение 18-735 без заусенцев или деформации края. Операторы программируют точную длину панелей и количество партий на сенсорном экране ПЛК.Коммерческие и архитектурные применения

Сочетая изысканную визуальную привлекательность с высокой структурной жесткостью, металлическая панель 18-735-1200 широко используется для:Коммерческие и розничные фасады:

  • Современные облицовочные панели для наружных стен, навесы над входами, и карнизные планки для торговых центров, выставочных залов, и офисных комплексов.Внутренние линейные металлические потолки и софиты:

  • Подвесные акустические/декоративные потолки и наружные свесы крыш для аэропортов, вокзалов, коммерческих залов, и чистых цехов.Промышленные и модульные конструкции:

  • Высококачественная наружная обшивка и внутренние перегородки для зданий со стальным каркасом, холодильных камер, и сборных модульных блоков.Заводская калибровка, контейнерная доставка и послепродажная поддержка

Перед отправкой каждая линия профилирования рулонов HC 18-735-1200 собирается и тестируется с реальными металлическими рулонами в нашей мастерской для проверки прилегания стыков, эффективной ширины покрытия 735 мм, и допуска длины ПЛК. Все открытые стальные компоненты покрываются антикоррозийным маслом, и вся линия надежно закрепляется внутри одного контейнера 40GP. Мы предоставляем чертежи фундамента, руководства по эксплуатации на английском языке, видеоинструкции по вводу в эксплуатацию, 12-месячную гарантию, и пожизненную поддержку запасными частями.Часто задаваемые вопросы (FAQ)

В1: Что означают цифры в модели 18-735-1200?

О: Минимальный объем заказа составляет 1 комплект,18 мм высота ребра,735 мм эффективная ширина покрытия после бокового соединения, и 1200 мм ширина входного рулона стали.В2: Почему существует разница между шириной рулона 1200 мм и эффективной шириной покрытия 735 мм?

О: Минимальный объем заказа составляет 1 комплект, жесткие архитектурные ребра и широкие замковые боковые соединения. Эта геометрия придает панели шириной 735 мм превосходную плоскостность, высокое сопротивление ветровой нагрузке, и бесшовные визуальные стыки для наружных фасадов и линейных потолков.В3: Может ли этот станок обрабатывать как предварительно окрашенные стальные (PPGI), так и алюминиевые рулоны?

О: Минимальный объем заказа составляет 1 комплект, Ролики из стали 45# с твердым хромированием имеют зеркальную полировку для плавной обработки рулонов PPGI, оцинкованной стали (GI), и алюминия толщиной 0.3 мм–0.6 мм без царапин на декоративных покрытиях.В4: Каково время выполнения заказа, минимальный объем заказа и выбор разматывателя?

О: Минимальный объем заказа составляет 1 комплект, а наша ежемесячная производственная мощность составляет 60 комплектов. Стандартное производство и тестирование загрузки рулона занимают 30 рабочих дней. Вы можете выбрать между стандартным ручным разматывателем на 5 тонн или модернизированным гидравлическим разматывателем на 5 тонн.
