Машина для формования кровельного шва / машина для изготовления черепицы / стеновая панель

Машина для формования кровельного шва / машина для изготовления черепицы / стеновая панель
Машина для формования кровельного шва / машина для изготовления черепицы / стеновая панель Машина для формования кровельного шва / машина для изготовления черепицы / стеновая панель Машина для формования кровельного шва / машина для изготовления черепицы / стеновая панель Машина для формования кровельного шва / машина для изготовления черепицы / стеновая панель Машина для формования кровельного шва / машина для изготовления черепицы / стеновая панель

Большие изображения :  Машина для формования кровельного шва / машина для изготовления черепицы / стеновая панель

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HC
Сертификация: CE
Номер модели: 18-78-1014
Оплата и доставка Условия:
Количество мин заказа: 1
Упаковывая детали: Контейнер 40GP
Время доставки: 30ДНЕЙ
Условия оплаты: Л/К, Т/Т
Поставка способности: 60 комплектов в месяц

Машина для формования кровельного шва / машина для изготовления черепицы / стеновая панель

описание
Толщина панели: 0,3-0,6 мм Мощность двигателя: 4+4кВт
Рама машины: 350 ч. луч Метод резки: Гидравлическая резка
Тип разматывателя: Гидравлический/ручной разматыватель Материал ролика: 45# сталь
Тип машины: Профилегибочная машина Производственная мощность: 15-20м/мин

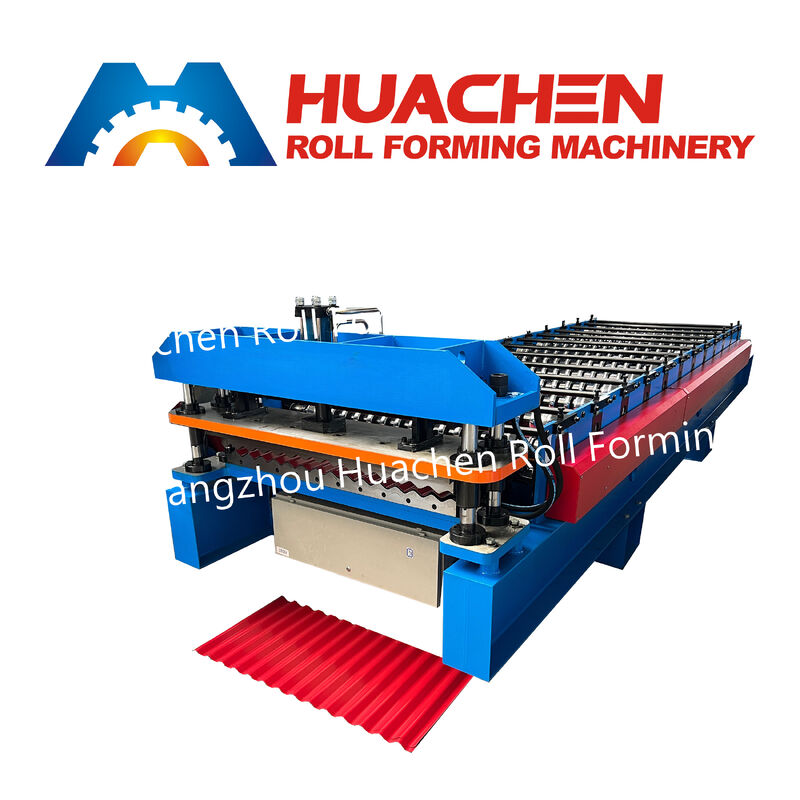

Обзор продукта Стан для профилирования гофролиста HC 18-78-1014 представляет собой оптимизированную, высокопроизводительную 12-валковую систему холодной прокатки, разработанную для производства классических металлических листов с синусоидальной волной. Предназначен для обработки оцинкованной стали (GI), оцинкованной стали с полимерным покрытием (PPGI) и алюцинковых рулонов толщиной от0,3 мм до 0,6 мм, эта производственная линия формирует гофрированные панели свысотой волны 18 мм, шагом 78 мм, иэффективной шириной покрытия 1014 мм (13 волн). Оснащенный жесткой сварной рамой из двутавра 350 H, сплошными валами диаметром Φ70 мм, и гидравлической резкой, синхронизированной с ПЛК, он работает непрерывно со скоростью15–20 м/мин для производителей кровельных и стеновых облицовочных материалов с большим объемом производства.

Основные технические параметры

Технический параметр Стандартная спецификация
Модель станка Стан для профилирования гофролиста HC 18-78-1014 для стен и крыш
Спецификации профиля волны Синусоидальная волна | Высота: 18 мм | Шаг: 78 мм | Ширина покрытия: 1014 мм
Ширина входного рулона 1200 мм / 1220 мм (стандартная ширина рулона)
Диапазон толщины материала 0,3 мм – 0,6 мм
Совместимые материалы рулонов Оцинкованная сталь (GI), Оцинкованная сталь с полимерным покрытием (PPGI), Алюцинк
Станции профилирования 12 валковых станций
Материал и обработка валков Кованая сталь 45#, прецизионная обработка на станке с ЧПУ, закалка и хромирование
Материал и диаметр основного вала Сплошная круглая сталь 45#, закаленная и шлифованная, Φ70 мм
Основание рамы станка Сварная рама из конструкционного двутавра 350 H
Приводная система Тяжелая цепная и звездочная передача
Скорость производственной линии 15 – 20 м/мин
Механизм резки Автоматическая гидравлическая система пост-резки
Материал режущего инструмента Легированная инструментальная сталь Cr12, термообработанная в вакууме
Общая мощность двигателя 4 кВт (основной привод профилирования) + 4 кВт (гидравлическая станция)
Система управления и измерения длины Промышленный ПЛК с сенсорным экраном и энкодером
Источник питания 380 В, 50 Гц, 3 фазы (настраивается под местное промышленное напряжение)
Конфигурация разматывателя Ручной разматыватель или гидравлический разматыватель

Ключевые инженерные и эксплуатационные преимущества

  • Классический синусоидальный гофрированный профиль 18-78-1014: С 13 гладкими синусоидальными волнами с шагом 78 мм и глубиной 18 мм, лист шириной 1014 мм обеспечивает всестороннюю жесткость, легкое соединение внахлест, и быстрое отведение дождевой воды — что делает его одним из самых востребованных профилей в Африке, Латинской Америке, на Ближнем Востоке, и в Юго-Восточной Азии.

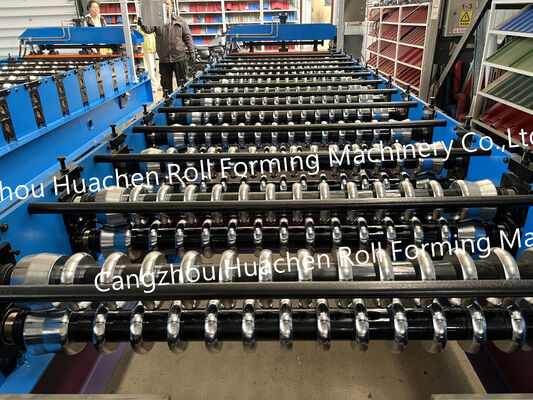

  • Оптимизированная 12-станционная высокоэффективная компоновка: Поскольку геометрия синусоидальной волны равномерно распределяет изгибающее напряжение без острых углов, 12 прецизионно откалиброванных валковых станций обеспечивают полную точность профиля при уменьшении габаритов станка, энергопотребления, и первоначальных инвестиций в оборудование.

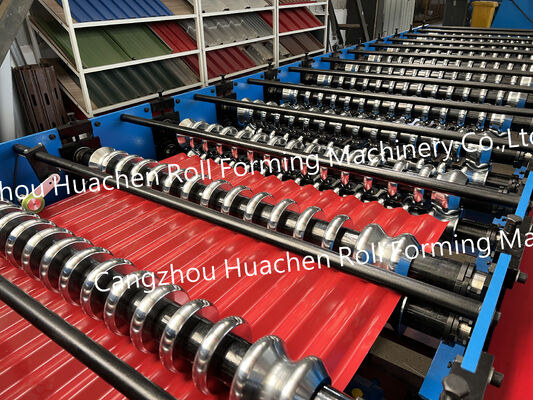

  • Закаленные и хромированные валки из стали 45#: Каждый валок для формирования волн изготовлен на станке с ЧПУ из цельной стали 45#, термообработан для прочности сердцевины, и гальванически покрыт твердым хромом. Это зеркально гладкое покрытие предотвращает отслаивание цинка или царапины на краске тонких рулонов толщиной 0,3 мм–0,6 мм.

  • Жесткая рама из двутавра 350 H и сплошные валы Φ70 мм: Станок, построенный на тяжелой сварной раме из двутавра 350 мм с цельными стальными валами Φ70 мм, устраняет вибрацию и поддерживает равномерную глубину волны 18 мм по всей ширине листа 1014 мм.

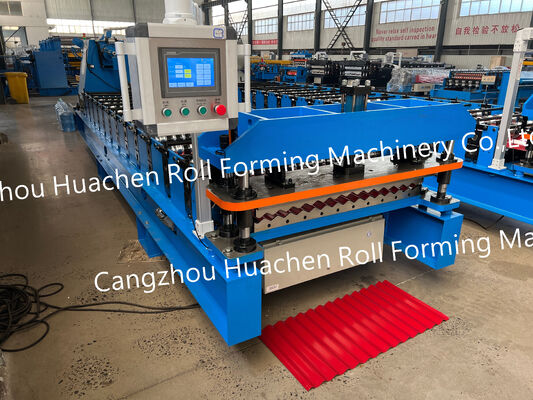

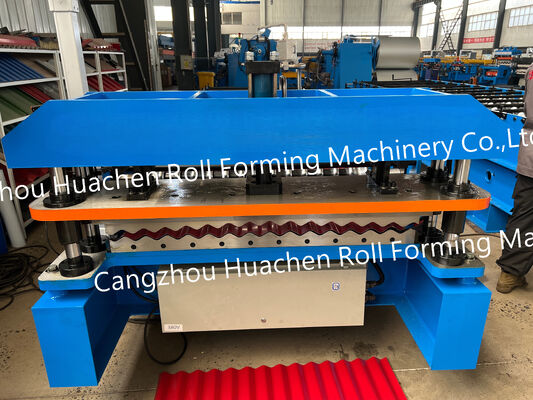

  • Гидравлическая резка Cr12, соответствующая профилю волны, и управление ПЛК: Приводимые в действие гидравлическим блоком мощностью 4 кВт, изготовленные на заказ режущие штампы из стали Cr12 соответствуют точному синусоидальному изгибу 18-78, обеспечивая чистые, без заусенцев края без сплющивания волн. Операторы вводят требуемую длину и количество на сенсорном ПЛК для автоматизированного пакетного производства.

Типичные области применения в строительстве Легкий, штабелируемый для экономичной транспортировки, и универсальный для горизонтальной или вертикальной установки, гофрированный лист 18-78-1014 широко используется в:

  • Облицовка промышленных и складских зданий: Наружные стеновые панели, арочные сводчатые крыши, и внутренние перегородки для заводов, мастерских, и складских помещений.

  • Кровельные материалы для жилых и коммерческих зданий: Экономичные, погодостойкие гофрированные кровельные листы и навесы для жилищных проектов, рынков, и торговых павильонов.

  • Сельскохозяйственные и временные сооружения: Животноводческие фермы, навесы для хранения зерна, ограждающие панели, и модульные временные сооружения.

Заводская калибровка, контейнерная перевозка и техническая поддержка Перед отправкой, каждая линия профилирования гофролиста HC 18-78-1014 собирается и тестируется с реальными металлическими рулонами на нашем заводе для проверки эффективной ширины покрытия 1014 мм, высоты волны 18 мм, и допуска резки по ПЛК. Все открытые стальные поверхности покрываются антикоррозийным маслом, и вся линия надежно закрепляется внутри одного40GP контейнера. Мы предоставляем чертежи фундамента, руководства по эксплуатации на английском языке, видеоинструкции по вводу в эксплуатацию, 12-месячную гарантию, и пожизненную поддержку запасными частями.

Часто задаваемые вопросы (FAQ)

В1: Что означают размеры в модели 18-78-1014?О: Код модели указывает точную геометрию синусоидальной гофры: 18 мм высота волны, 78 мм шаг волны (расстояние от центра до центра волн), и1014 мм эффективная ширина покрытия после нахлеста (13 полных шагов по 78 мм).

В2: Какая ширина стального рулона требуется для стана профилирования 18-78-1014?О: Для получения эффективной ширины покрытия 1014 мм, станок использует стандартные рулоны шириной1200 мм или 1220 мм из оцинкованной стали (GI), стали с полимерным покрытием (PPGI), или алюцинка толщиной от 0,3 мм до 0,6 мм.

В3: Достаточно ли 12 станций для формирования чистого синусоидального гофролиста?О: Да. В отличие от трапециевидных профилей, требующих острых изгибов под 90 градусов, синусоидальные волны плавно изгибаются по всей ширине листа. Двенадцать прецизионно обработанных на станке с ЧПУ станций обеспечивают более чем достаточное количество проходов для формирования точной глубины волны без пружинения или волнистости по краям.

В4: Каковы сроки поставки, минимальный объем заказа и варианты разматывателя?О: Минимальный объем заказа составляет 1 комплект, а наша ежемесячная производственная мощность — 60 комплектов. Стандартное производство и испытания с нагрузкой на рулон занимают 30 рабочих дней. Вы можете выбрать между стандартным 5-тонным ручным разматывателем или модернизированным 5-тонным гидравлическим разматывателем.
