Подробная информация о продукте:
|
| Толщина панели: | 0,3-0,6 мм | Мощность двигателя: | 4+4кВт |
|---|---|---|---|
| Рамка машины: | 350 H луч | Метод резки: | Гидравлическая резка |
| Тип разматывателя: | Гидравлический/ручной разматыватель | Тип машины: | Профилегибочная машина |
| Материал ролика: | 45# Сталь | Производственная мощность: | 15-20м/мин |

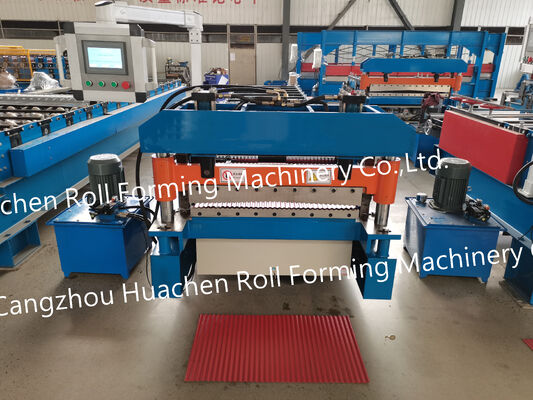

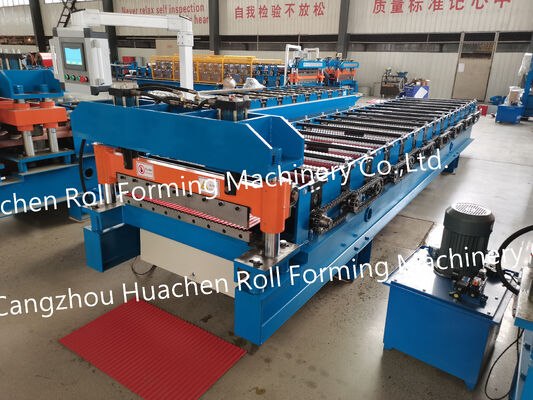

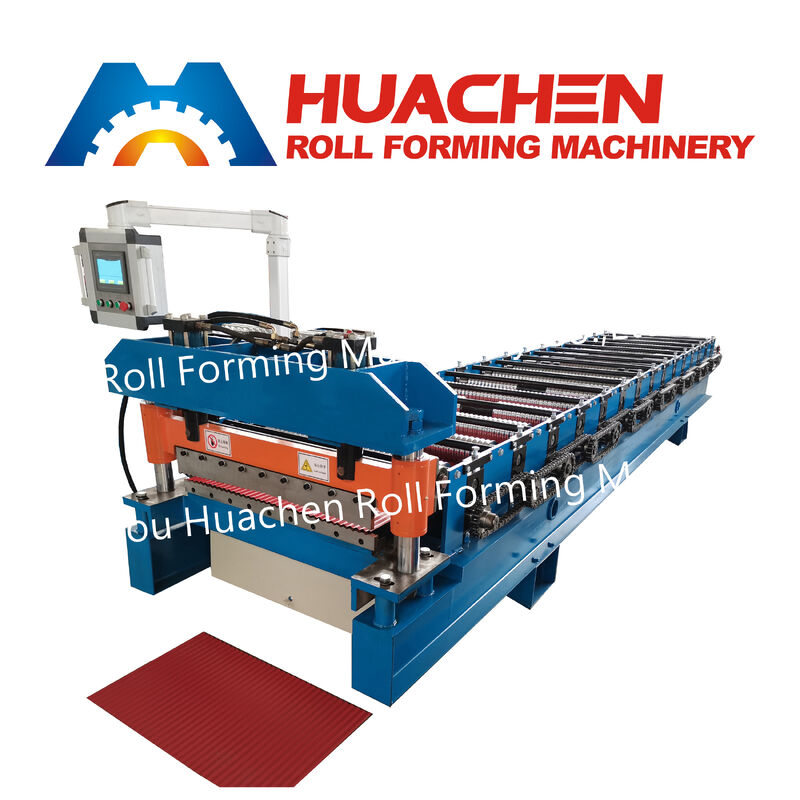

Обзор продукта Станок для профилирования рулонов HC 6-25-835-940 представляет собой компактную, высокоточную 15-станционную систему холодного профилирования рулонов, разработанную для производства популярного трапециевидного металлического листа с 6 ребрами шириной 835 мм. Предназначен для обработки рулонов шириной 940 мм (нарезанных из стандартных рулонов шириной 1000 мм или изготовленных на заказ) из оцинкованной стали (GI), предварительно окрашенной оцинкованной стали (PPGI), и алюминия толщиной от 0,3 мм до 0,6 мм, эта линия формирует панели с 6 симметричными ребрами, высотой ребра 25 мм, и эффективной шириной покрытия 835 мм Мы предоставляем чертежи фундамента, Оснащен сварной станиной из двутавровой балки 350, сплошными валами диаметром Φ70 мм, и гидравлической резкой с ЧПУ, он работает стабильно на скорости 15–20 м/мин для региональных поставщиков строительных материалов и цехов металлоконструкций.
Основные технические параметры
| Технический параметр | Стандартная спецификация |
| Модель станка | Линия для профилирования трапециевидных панелей HC 6-25-835-940 |
| Спецификации профиля панели | 6 ребер | Высота ребра: 25 мм | Эффективная ширина покрытия: 835 мм |
| Ширина входного рулона | 940 мм (совместимо с нарезанными рулонами шириной 1000 мм) |
| Диапазон толщины листа | 0,3 мм – 0,6 мм |
| Совместимые материалы рулонов | Предварительно окрашенная оцинкованная сталь (PPGI), оцинкованное железо (GI), алюминий |
| Станции профилирования | 15 роликовых станций |
| Материал и отделка роликов | Кованая сталь 45#, прецизионная обработка на станке с ЧПУ, закалка и хромирование |
| Материал и размер основного вала | Сплошная круглая сталь 45#, закаленная и шлифованная, диаметр Φ70 мм |
| Станина станка | Сварное шасси из конструкционной двутавровой балки 350 |
| Приводной механизм | Цепная и звездочная передача с роликами для тяжелых условий эксплуатации |
| Скорость производственной линии | 15 – 20 м/мин |
| Система резки | Автоматическая гидравлическая система пост-резки |
| Материал режущего лезвия | Инструментальная сталь Cr12, вакуумная термообработка |
| Общая мощность двигателя | 4 кВт (основной двигатель профилирования) + 4 кВт (гидравлический блок резки) |
| Система управления и измерения длины | Промышленное управление с сенсорным экраном ПЛК с высокоточным энкодером |
| Электрический стандарт | 380 В, 50 Гц, 3 фазы (настраивается в соответствии с местным электроснабжением) |
| Варианты разматывателей | Ручной разматыватель или гидравлический разматыватель |
Ключевые инженерные и эксплуатационные преимущества

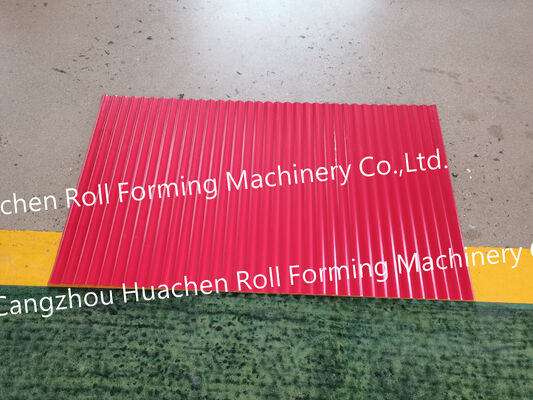

Классический архитектурный профиль 6-25-835-940: Имея 6 четких ребер высотой 25 мм на эффективной ширине покрытия 835 мм (подаваемых из рулонов шириной 940 мм), этот сбалансированный профиль обеспечивает чистую визуальную ритмичность и надежный отвод дождевой воды, что делает его стандартной спецификацией для Южной Америки, Юго-Восточной Азии, Африки и Восточной Европы.
Плавное прогрессивное профилирование на 15 станциях: Пятнадцать прецизионно выровненных станций профилирования формируют все 6 ребер симметрично за постепенные проходы. Это предотвращает коробление листа, волнистость краев или микротрещины краски на рулонах PPGI толщиной 0.3 мм–0.6 мм.
Закаленные и хромированные ролики из стали 45#: Каждый профилирующий ролик изготовлен на станке с ЧПУ из цельной стали 45#, подвергнут термообработке для прочности сердечника и покрыт твердым хромом для защиты от истирания и поддержания зеркально гладкой поверхности панелей.
Прочная рама из двутавровой балки 350 и сплошные валы диаметром Φ70 мм: Построенная на жесткой раме из двутавровой балки 350 мм со сплошными стальными валами диаметром Φ70 мм, линия устраняет вибрации конструкции во время непрерывного производства со скоростью 15–20 м/мин.
Гидравлическая резка Cr12, соответствующая профилю, и управление ПЛК: Режущие штампы из стали Cr12, приводимые в действие гидравлическим силовым блоком мощностью 4 кВт, соответствуют точному поперечному сечению с 6 ребрами, обеспечивая чистые и гладкие разрезы без заусенцев. Операторы устанавливают целевую длину листа и количество партий через сенсорный ПЛК для автоматической работы.Типичные области применения в строительстве
Легкий, удобный в обращении на месте и подходящий как для вертикальной облицовки стен, так и для скатных кровель, металлический лист 6-25-835-940 широко применяется в:Строительство промышленных зданий и цехов:
Наружная облицовка стен, внутренние перегородки и кровельное покрытие для стальных цехов, заводов и складов.Жилые и коммерческие здания:
Навесы для автомобилей, витрины магазинов, козырьки и ремонт скатных крыш жилых домов.Сборные и сельскохозяйственные конструкции:
Модульные контейнерные дома, временные офисы, сельскохозяйственные сараи и навесы для скота.Заводская калибровка, контейнерная доставка и техническая поддержка
Перед отгрузкой каждая линия профилирования рулонов HC 6-25-835-940 проходит полное тестирование под нагрузкой в нашем цеху для проверки эффективной ширины 835 мм, высоты ребра 25 мм и точности длины по ПЛК. Все открытые стальные компоненты обрабатываются антикоррозийным маслом и надежно закрепляются внутри одного 40-футового контейнера. Мы предоставляем чертежи фундамента, руководства по эксплуатации на английском языке, руководство по вводу в эксплуатацию по видеосвязи, 12-месячную гарантию и пожизненную поставку запасных частей.Часто задаваемые вопросы (FAQ)
В1: Что означают цифры в модели 6-25-835-940?
О: Минимальный объем заказа составляет 1 комплект,6 трапециевидных ребер,25 мм высота ребра,835 мм эффективная ширина покрытия после нахлеста и 940 мм ширина входного стального рулона.В2: Где мы можем приобрести рулоны шириной 940 мм для этого станка?
О: Минимальный объем заказа составляет 1 комплект, или ее можно легко получить путем нарезки стандартных мастер-рулонов шириной 1000 мм или 1250 мм. Наша 15-станционная линия обрабатывает рулоны из оцинкованной (GI) и предварительно окрашенной (PPGI) стали толщиной от 0.3 мм до 0.6 мм.В3: Можем ли мы выбрать между ручным и гидравлическим разматывателем?
О: Минимальный объем заказа составляет 1 комплект, Мы предлагаем экономичный 5-тонный ручной разматыватель для стандартных графиков производства или опциональный 5-тонный гидравлический разматыватель (с автоматическим устройством подачи рулонов) для более быстрой загрузки рулонов на высокопроизводительных заводах.В4: Каковы сроки поставки, минимальный объем заказа и гарантийная политика?
О: Минимальный объем заказа составляет 1 комплект, а наша ежемесячная производственная мощность — 60 комплектов. Стандартное производство и заводские испытания занимают 30 рабочих дней. Каждая машина включает 12-месячную гарантию и пожизненную доступность запасных частей.
