Подробная информация о продукте:
|
| тип: | Стальной крен Purlin u формируя машину для особенного профиля Purlin u с 15 KW главной власти | ролики: | 14 |
|---|---|---|---|
| материал ролика: | Сталь No.45 | гарантия: | 12 месяца |
| Высокий свет: | прогонами барабан машины,прокатки формируя машину |
||
| 1. Характер продукции |
(1). Краткое введение
Purlin сделанный креном профиля крыши Purlin c стальным формируя машину широко использован в стрессе основного корпуса
структура большой и среднего размера конструкции, как завод, склад, локомотивный сарай,
ангар, здание выставки. как экономический и высокий эффективный строительный материал.
Стальной purlin c имеет следовать особенности:
a. Легковес, низкая цена;
b. Легкий для того чтобы работать: purlin можно сформировать и пробить согласно вашей actural потребности;
и его можно установить сразу.

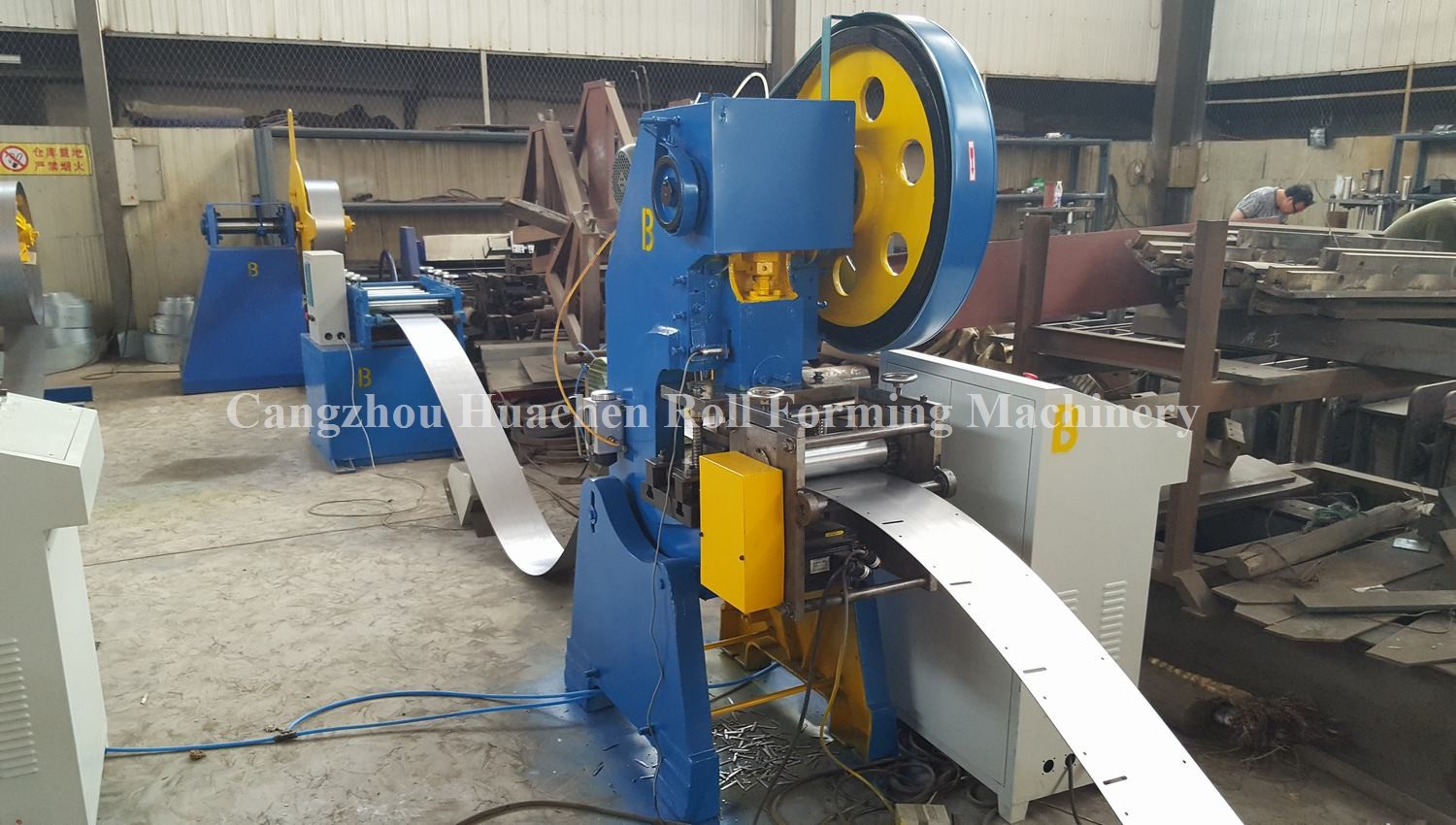

(2). Подача деятельности крена формируя машину
Измерять-лист питать-Выравнивать-крена decoiling-катушки катушки формировать-пробивая (опционный) длинной с
Вырезывани-лист surpporting
Деталь (3).Technical
A. Генерал
| Соответствующий материал | Горячекатаная прокладка стальная, Q235 или эквивалент |
| Материальная толщина | 1.5-3.0 mm |
| Материальная ширина | 175-465mm |
| Размер | Около 10.0*1.2*1.75m (L*W*H), согласно чертежу |
| Рабочая зона | Около 20.0*2.7m (L*W) |
|
Длина лист |
Вы можете установить длину согласно вашей потребности. Оно проконтролировано PLC что может обеспечить точность ±1mm. |
| Вырезывание |
Автоматически остановите и вырезывание когда это прибывает в набором длина |
B. Компонент Деталь
| Материал ролика | Сталь высокой отметки 45#. Трудная плакировка хрома, 0.05mm. |
| Большая ЭВМ | сталь 400#. Больше конюшни и отсутствие трясти. |
| Средняя плита |
16mm. Мы используем более толстые плиты для обеспечения стабильности наших продуктов. |
| Формировать шаги | 11-16, согласно чертежу. |
| Материал вала | Φ70 mm, высокая отметка 45# стальная. |
|
Обрабатывать процесс: закалять чистовую обточку, высокая ригидность, трудная для того чтобы деформировать. |
|
|
Вырезывание Материал лезвия |
Cr12, твердость HRC60-62. |
| Обрабатывать процесс: жара - обработка - плоское вырезывание электрода провода ссадины. |
C. Электрическ Компонент
| Соответствующая сила | 380V, 50 Hz, участок 3 или согласно вашей потребности. |
| Экран | экран касания 7 дюймов, легкий для того чтобы работать. |
| PLC | Перепад DVP14ES |
|
Хорошо приспособленный к различным условиям, как влага, электромагнитная помеха. |
|
| Преобразователь частоты |
Перепад VFD-M. Оно имеет преимущество замедлять перед вырезыванием, обеспечить точность длины (±1mm, далеко улучшайте чем промышленный стандарт ±3mm). |
|
Длина Прибор измерения |
Omron, сделанное в Японии. |
| Оно отличает с высокой точностью и стабильностью. |
Наше преимущество
Чертеж профиля ссылки
