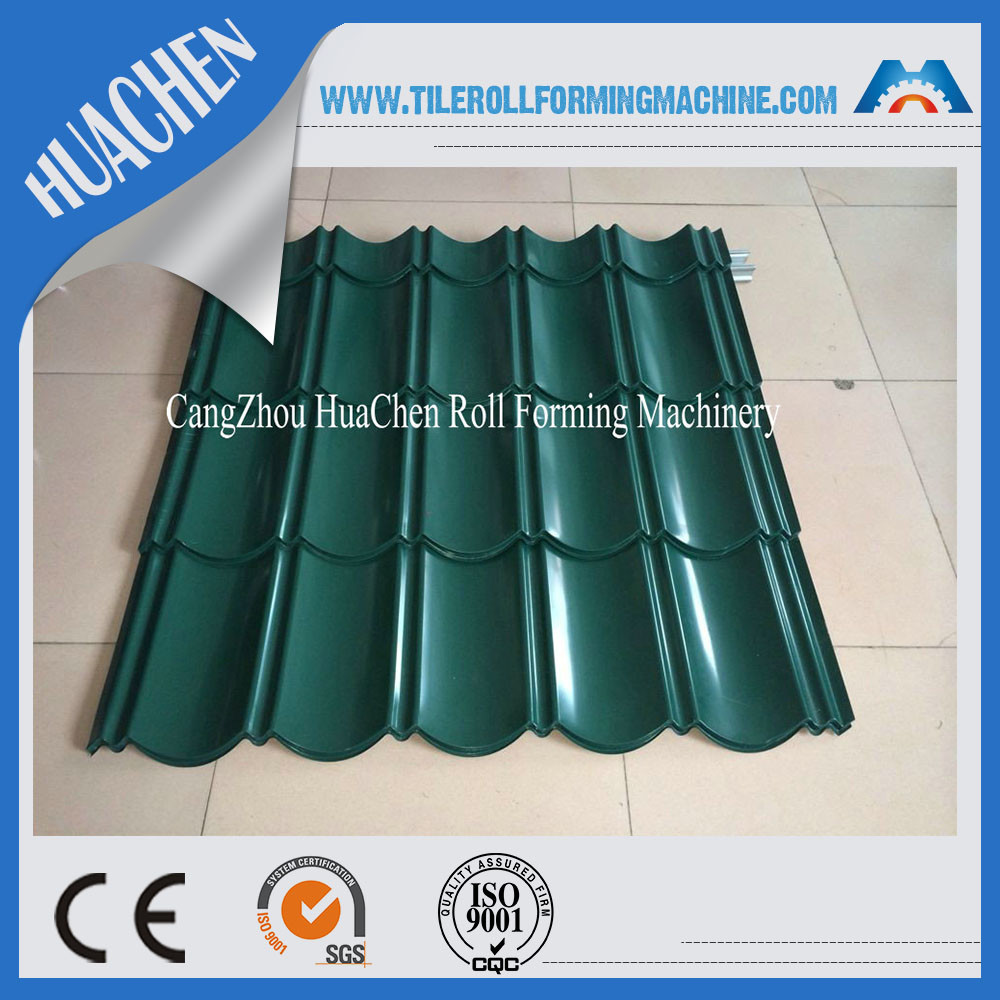

Королевский римский крен Лонтиле формируя машину

Чертеж профиля

1. Детали крена черепицы формируя машину

Материал
Материальная толщина (&): 0,4 до 0.8мм
Применимый материал: Гальванизированные катушки стали, горячекатаные катушки, холоднопрокатные катушки, прочность выхода 245Мпа или 550Мпа
Компоненты машины
1)ООН-койлер 7Тон*1250мм гидравлический: один набор
Катушка иннер-дяметер=508±30мм; Ширина катушки = Макс.1250мм
Емкость: Максимальное 7Тон
2) Мельницы холодной прокатки:
С кормить материальный проводника, рама корпуса сделанная из типа стали Х350# путем сваривать;
Тхсикнесс бортовой стены: 16 мм
Ролики изготовленные от стали ГКр15 подшипника, подвергли механической обработке точности, который, крепко   Kроме покрыл с толщиной 0.04мм (на более длинная жизнь и антиржавейный);
Валы изготовленные от 45#, главный вал Дяметер=φ75мм, подвергли механической обработке точность, который
Ехать на автомобиле управлять, шестерни цепная передача, 16 формируя станций и 7 роликов (3 верхних ролики и 4 вниз ролики) для выправлять и выравнивать)
Главное Мотор=5.5КВ, управление скоростью частоты
Формировать скорость аппрокс.3-4м/мин
гидравлический мотор: 5.5КВ, ряд гидравлического давления: 0-12Мпа
Материал режущего инструмента: Кр12Мов, термическая обработка
3)Система управления ПЛК (бренд экрана касания: Тайвань ВЭИНВИЭВ, бренд инвертора: Финляндия ВОКАН/Денмарк Данфосс, бренд кодировщика: Япония Койо)
Как раз иньпут необходимые модель/размер на экране касания
ролики или прокладки или резцы любят традиционная машина старого стиля которая принимает сверх 45минутес для каждого размера продукции изменяя).
Контролируйте количество и отжимать, длина вырезывания автоматически
Совмещенный с: ПЛК, инвертор, экран касания, кодировщик, етк
Обрабатывать изделие на определенную длину толерансе≤±1мм
Управляющее напряжение 24В
4) Выйдите из шкафа использующего энергию ООН, 3 блоков

2. Основные особенности застекленного крена кафельной крыши формируя машину

Преимущества черепицы металла делая формировать машину следующим образом:
1. Легкая деятельность, короткий срок строительства
расходы на техническое обслуживание 2.лов
определение размеров 3.Инфините (любой размер внутри ряд машины), помощь для сохранения материалов

3. Графическое представление диаграммы

Имя: Питаясь прибор

Бренд: БМС

Оригинал: Китай

сделайте стальные материалы двиньте более ровно.

Имя: Застекленная плитка формируя резец машины
Бренд: БМС
Оригинал: Китай
сделанный высококачественной сталью Кр12 прессформы с термической обработкой

Имя: ролики
Бренд: БМС
Оригинал: Китай
Ролики изготовленные от высококачественной стали ГКр15 подшипника, токарных станков КНК, термической обработки. с черной обработкой или покрытия Трудно-Kроме для вариантов.

Имя: Система управления ПЛК
Бренд: СИЭМЭНС/СКХНЭИДЭР ЭЛЕКТРИЧЕСКОЕ
Оригинал: Германия/Франция
Совмещенный с: ПЛК, инвертор, экран касания, кодировщик, етк
Кодировщик: КОИО/Омрон (бренд Японии)
