Главная страница /Продукция/крен листа толя формируя машину/11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования

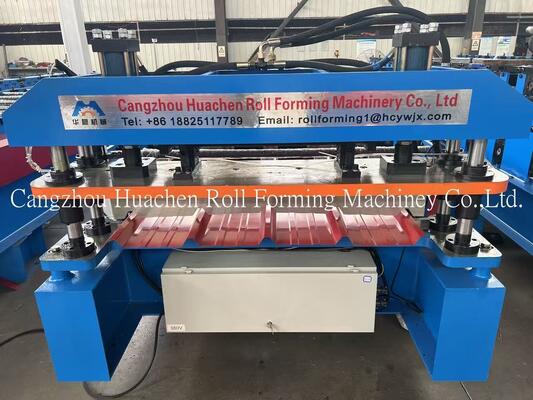

11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования

1SET
MOQ
11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Тип материала: PPGI/GI
Толщина материала: 0,3-0,6 мм
Материал ширина: 1200 мм
Роликовые станции: 11Stations
Материал ролика и вала: 45# Степление и облицовка стали
Диаметр вала: Φ70мм
Материал резца: CR12
Тип привода: цепной привод
Скорость: 15 м/мин
Общая мощность: 5.5+5.5КВт
Напряжение: 380В 50Гц 3 фазы ((можно настроить)
Выделить:

Холодного профилирования машины

,

Крыша панели барабан машины
Основная информация
Место происхождения: Китай
Фирменное наименование: HC
Сертификация: CE
Номер модели: ХК28-250-1000
Оплата и доставка Условия
Упаковывая детали: Основная профилегибочная машина и разматыватель упакованы в пустую упаковку, система управления ПЛК
Время доставки: 25-30 дней
Условия оплаты: Л/К, Т/Т
Поставка способности: 20 комплектов / месяц
Характер продукции
Алюминиевая Metcopo Степная плитка крыши листов рулон формирования линии

Это оборудование для ролловой формы производит алюминиевые плиточные кровельные плитки Metcopo, новую модель плитки, которая предлагает повышенную производительность по сравнению со стандартными плиточными кровельными плитами.

Обзор системы

Полная алюминиевая линия производства стремных черепичных кровельных плиток Metcopo включает 5-тонный автоматический электрический декоиллер, гильдинар для листов, машинку для каругации, гидравлическую резку, поддерживающие столы,и контроллером Mitsubishi PLCЭта прокатная машина позволяет операторам производить меткопо стептилы любой длины.

11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования 0
Технические спецификации
Параметр Спецификация
Тип материала ГПГИ/ГИ
Толщина 00,3-0,6 мм
Ширина 1200 мм
Станции на колесах 11 станций
Материал ролика и вала 45# Степление и облицовка стали
Диаметр вала Φ70 мм
Материал резака CR12
Тип диска Двигатель цепи
Скорость 15-20 м/мин
Общая мощность 5.5+5.5КВт
Напряжение 380V 50Hz 3 фазы (можно настроить)
Компоненты системы
  • Разворачиватель
  • Оборудование для наведения и регулирования листов катушек
  • Устройство с пленкой
  • Основная система водоворота
  • Устройство послерезания
  • Гидравлическая станция для резки и шагового прессования
  • Система управления ПЛК
  • Таблицы поддержки
Подробная информация о компоненте и спецификации
Компонент Описание и спецификации
5T Ручной декоиллер
11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования 1

Поддерживает катушку и позволяет вращаться.Оснащенные тормозным устройством для предотвращения повреждения машины при ударе во время работы.
Стол для кормления и предварительная резка
11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования 2

Включает в себя ручное устройство для предварительной резки при изменении цвета или толщины.
Вал и ролик
11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования 3

Материал: 45# Стальная отжига и покрытие. Обработанные ролики гладкие, твердые и ржавестойкие. Не оставят царапин на листах во время работы.
Гидравлическая насосная станция
11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования 4

Движение резчика для резки. Гидравлический бак использует 46 # гидравлическое масло. Оснащен охлаждающим вентилятором для внутреннего циркуляционного охлаждения, чтобы предотвратить проблемы с высокой температурой масла во время работы.Марка электродинамического клапанаХуаде.
Контрольный шкаф с сенсорным экраном
11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования 5

Обладает автоматическими и ручными режимами.

Электрические компоненты:

  • VFD: Дельта
  • Выключатель: Delixi
  • Контактник: Delixi
  • Ретранслятор: Синлинг
  • ПЛК: Дельта
  • Трансформатор: Delixi
Прессовая секция и резач
11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования 6

Материал лезвия: CR12, обеспечивает высокую прочность, отличную отвердимость и превосходную износостойкость.
Таблица выпуска

Собирает сформированные изделия.
Запчасти включены
Часть Количество
Цепочки 2 комплекта
Соленоидный клапан 1 комплект
Переключатель движения 2 комплекта
Открытые ключи 2 комплекта
Шестиугольный ключ 2 комплекта
Счетчик 1 комплект
Стрелковый ключ 2 комплекта
Масляные уплотнители 1 комплект
Процесс производства

Лист обмотки → Лист направления → Покрывающая пленка → Формирование рулонов → Измерение длины → Лист резки → Таблицы отливки

11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования 7 11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования 8 11 Станций, скорость 15 м/мин, ширина 1200 мм, формовочная машина для профилирования кровельных листов Metcopo Step Tile, оборудование для профилирования 9
