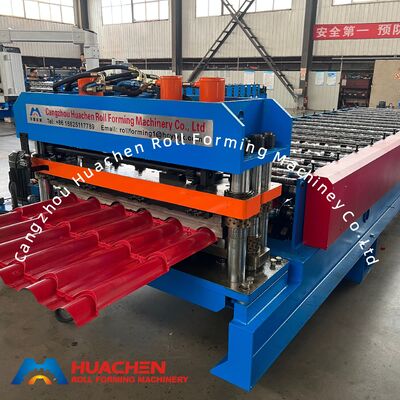

1200 мм Материал шириной 18 роликов глазированной плитки ролл Формирующая машина с мощностью 5,5 кВт для PPGI/GI крыш плиток

1SET
MOQ
1200 мм Материал шириной 18 роликов глазированной плитки ролл Формирующая машина с мощностью 5,5 кВт для PPGI/GI крыш плиток
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1200mm
Rolller Stations: 15Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Выделить:

Roll формовочного оборудования

,

Холодного профилирования машины
Основная информация
Место происхождения: Китай
Фирменное наименование: HC
Сертификация: CE
Номер модели: ХК 30 - 190 - 950
Оплата и доставка Условия
Упаковывая детали: Основная профилегибочная машина и разматыватель упакованы в пустую упаковку, система управления ПЛК
Время доставки: 25-30 дней
Условия оплаты: Л/К, Т/Т
Поставка способности: 20 комплектов / месяц
Характер продукции

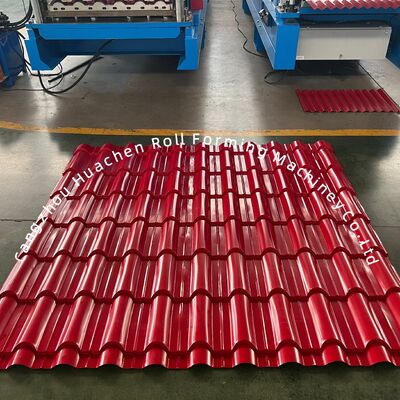

Машина для изготовления крышных плиток PPGI/GI - ширина материала 1200 мм, 18 роликов
Ребра 40 мм глазированная плитка ролл Формирование машины Материал Ширина 1220 мм для PPGI и GI материалов.
Основные технические параметры
Параметр Спецификация
Тип материала ГПГИ/ГИ
Толщина 00,3-0,6 мм
Ширина 1200 мм
Станции на колесах 15Станции
Материал ролика и вала 45# Степление и облицовка стали
Диаметр вала Φ70 мм
Материал резака CR12
Тип диска Двигатель цепи
Скорость 4 м/мин
Общая мощность 5.5+5.5КВт
Напряжение 380V 50Hz 3 фазы (можно настроить)
Компонент и технические параметры
1200 мм Материал шириной 18 роликов глазированной плитки ролл Формирующая машина с мощностью 5,5 кВт для PPGI/GI крыш плиток 0
5T Ручной декоиллер

Эта часть используется для поддержания катушки и вращения катушки.Оснащенные тормозным устройством для предотвращения повреждения машины при ударе во время работы.

1200 мм Материал шириной 18 роликов глазированной плитки ролл Формирующая машина с мощностью 5,5 кВт для PPGI/GI крыш плиток 1
Стол для кормления и предварительная резка

Включает ручное устройство для предварительной резки при изменении цвета или толщины.

1200 мм Материал шириной 18 роликов глазированной плитки ролл Формирующая машина с мощностью 5,5 кВт для PPGI/GI крыш плиток 2
Вал и ролик

Материал: 45# Сталь с огнетушителем и покрытием. Обработанные ролики гладкие, твердые, ржавестойкие и не царапают листы во время работы.

1200 мм Материал шириной 18 роликов глазированной плитки ролл Формирующая машина с мощностью 5,5 кВт для PPGI/GI крыш плиток 3
Гидравлическая насосная станция

Приводит в действие резчик для резки. Использует гидравлическое масло 46 #. Оснащен охлаждающим вентилятором для внутреннего циркуляционного охлаждения для предотвращения проблем с высокой температурой масла. Соленоидный клапан марки: Huade.

1200 мм Материал шириной 18 роликов глазированной плитки ролл Формирующая машина с мощностью 5,5 кВт для PPGI/GI крыш плиток 4
Контрольный шкаф с сенсорным экраном

Включает в себя автоматический и ручной режимы.

Электрические компоненты:

  • VFD: Дельта
  • Выключатель: Delixi
  • Контактник: Delixi
  • Ретранслятор: Синлинг
  • ПЛК: Дельта
  • Трансформатор: Delixi
1200 мм Материал шириной 18 роликов глазированной плитки ролл Формирующая машина с мощностью 5,5 кВт для PPGI/GI крыш плиток 5
Прессовая секция и резач

Материал лезвия и прессовой формы: CR12.

1200 мм Материал шириной 18 роликов глазированной плитки ролл Формирующая машина с мощностью 5,5 кВт для PPGI/GI крыш плиток 6
Таблица выпуска

Используется для сбора сформированных продуктов, оснащенных роликами, чтобы облегчить перевозку продукции без царапин.

Запчасти
Цепочки: 2 комплекта
Соленоидный клапан: 1 комплект
Переключатель движения: 2 комплекта
Открытые ключи: 2 комплекта
Шестиугольный ключ: 2 комплекта
Счетчик: 1 комплект
Английский ключ: 2 комплекта
Масляные уплотнители: 1 комплект
Работа автоматической системы управления
  • Инвертор управляет положительным и отрицательным ходом хоста с скоростью, управляемой переключателем высокой скорости / низкой скорости.
  • Выключатель насоса управления запуска/остановки насоса. Автоматически начинает обеспечивать давление для гидравлической системы.
  • Перед началом работы включить масло насос для обеспечения давления гидравлической системы.
  • После запуска масляного насоса проверьте, что направление работы насоса соответствует направлению стрелки.
  • Если кнопки не реагируют, проверьте уровень гидравлического масла и при необходимости добавьте масло.
Техническая поддержка и устранение проблем
Вопросы измерения длины импульса

Если значение настройки остается неизменным, размер производимой пластины должен быть постоянным.

Если размеры плит различаются:

  • Проверьте, правильно ли установлены, скользят или зависают колёса
  • Если не обнаружено никаких проблем, счетчик может быть поврежден - тест путем ручного поворота счетчика 10 раз и записи значения
Неисправность автоматического подъема резака
  • Проверьте фильтр масляного насоса на наличие засорения
  • Проверьте, не повреждены ли масляный насос и ключи подключения двигателя
  • Проверьте соленоидный клапан на наличие проблем с прилипанием и направлением
Режущий режущий решения ошибок

Нож продолжает падать с блокированным насосом:

  • Проверьте нижний предел регулировки или повреждения переключателя
  • Соленоидный клапан застрял - выключить насос, нажмите кнопку резки, пока звук клика, затем включить насос, чтобы поднять нож

Нож продолжает подниматься с блокированным насосом:

  • Проверьте верхний предел регулировки или повреждения переключателя
  • Проверка соединений K1 и K2
  • Соленоидный клапан застрял - выключить насос, нажмите кнопку резки, пока звук клика, затем включить насос, чтобы поднять нож
1200 мм Материал шириной 18 роликов глазированной плитки ролл Формирующая машина с мощностью 5,5 кВт для PPGI/GI крыш плиток 7 1200 мм Материал шириной 18 роликов глазированной плитки ролл Формирующая машина с мощностью 5,5 кВт для PPGI/GI крыш плиток 8
