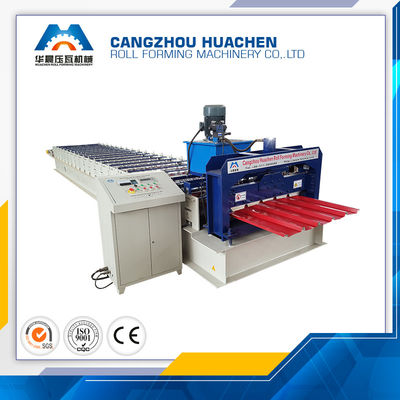

Подробная информация о продукте:
|
Материал: | GI PPGI | Емкость: | 20m/min |
---|---|---|---|
Вес машины: | 4.5T | Катки: | Сталь 45# |
Тип: | 0.15мм-0.4мм гальванизировали стальной автоматический крен крыши формируя крен листа машины/крыши фо | лезвия резки: | Cr12 |
Высокий свет: | Кровельные плитки барабан машины,Холодного профилирования машины |
1. декоилер руководства 5 тонн
2. система вырезывания статион→Пост Фединг→пре-куттинг→форминг
3. руководство вне ставит на обсуждение
4. гидравлическая станция
5. стол контроля
6. список запасной части
Подача профиля, плана & продукции:
Материал профиля: Сталь К195, К235, ГИ или цвета
Ряд толщины: 0.4-0.6мм
Ширина катушки: 1250мм
Высота: 25±1, эффективная ширина: 1100±6мм
Законченная длина продукта: от 500 мм до (по крайней мере) 12' 000 мм
План машины (только для ссылки, точно одно будет отправляет в клиент в 20 днях после подтверженного заказа)
Работая основание направления на запросе клиента:
Ручная таблица →оут вырезывания форминг→прессинг→пост Фединг→ролл декоилер→
1: декоилер руководства 5Т
|
|
Размеры
|
1700мм*1000мм*800мм
|
Ширина питаться
|
1250мм
|
Возможность
|
5 тонн
|
Взаимо- диаметр
|
480мм-570мм
|
Режим расширяет &фигхт
|
внутренний расширьте &фигхт руководством
|
Путь питаться
|
ручной
|
Цвет
|
Синь (или основание на запросе клиента)
|
Количество
|
1
|
2: Формировать Фединг→ролл
|
|
Регулируемый центр формируя роликов и достаточной длины для предотвращения бокового движения прокладки на своем входе к флаттенер.
|
|
Питаясь тип
|
регулируемый
|
Питаясь ширина
|
1250мм
|
Ролик входа и проводника
|
материал САЭ1045, поверхность ХРК48-52° с хромом
|
Количество
|
1
|
Формировать раздел
|
|
Материал профиля
|
Сталь К195, К235, ГИ или цвета
|
Ряд толщины
|
0.4-0.6мм
|
Сила главного мотора
|
5.5кв, мотор АК, мотор внутри главной машины (бренда: Гуомао Китая)
|
Напряжение тока машины, частота, участок
|
380 в, 50 Хз, 3Фасе
|
Станция крена
|
около 11 станция (согласовывая окончательный дизайн)
|
Материал ролика
|
АСТМ1045 поверхность покрытая хромом с хромом, КНК,
|
Диаметр вала
|
материал ¢70мм: САЭ1045 с гасить и закалять
|
Крен машины формируя скорость
|
2-4м/мин
|
Передача
|
цепью, один дюйм
|
Крен бывший имеет выравнивать болты в основании для для того чтобы отрегулировать выравнивать
|
|
Рамка машины низкопробная принимает сталь заварки луча х
|
|
В главном крене формируя машину имейте 2 кнопки для стопа срочности если случается любая неисправность.
|
|
Машина принимает стену металла как станция
|
|
Для избежания аварий, вся из части привода принимают защищают крышку
|
|
Цвет машины
|
Голубой и желтый (или основание на запросе клиента)
|
Количество
|
1
|
Отжимать систему
|
|
Отжимать после формировать
|
Отожмите лист после крена формируя к необходимой длине
|
Гидравлический привод использует такой же гидравлический блок с вырезыванием
|
|
Материал прессформы
|
Кр12, твердость 58-62 ХРК
|
Отжимающ гидравлическим, 5.5КВ
|
|
Давление деятельности
|
12Мпа регулируемое
|
Допуск длины
|
+/- 1.5мм для каждого конечного продукта части
|
Количество
|
1
|
Система вырезывания столба
|
|
Резать после формировать
|
Отрежьте лист после крена формируя к необходимой длине
|
Гидравлический привод использует такой же гидравлический блок с отжимать систему
|
|
Материал лезвия
|
Кр12, твердость 58-62 ХРК
|
Мощность резания гидравлическим, 5.5КВ
|
|
Давление деятельности
|
12Мпа регулируемое
|
Допуск длины
|
+/- 1.5мм для каждого конечного продукта части
|
Количество
|
1
|
3: Таблица выхода:
|
|
Рамка
|
сваривать трубкой
|
Размер
|
около 1.0м лонг*1.0мвиде*0.9мхигх
|
Вне ставить на обсуждение с некоторым роликом поддержки
|
|
Ролик сторонника
|
АСТМ 1045 с хромом
|
Диаметр роликов
|
55мм
|
Цвет
|
Голубой
|
Количество
|
2униц
|
4: Гидравлическая станция
|
|
Гидравлическая сила
|
5.5кв
|
Давление деятельности
|
12Мпа регулируемое
|
Клапан соленоида
|
2 группы (1 для отжимать и 1 для вырезывания столба)
|
Гидравлическое масло
|
гидравлическое масло 46#
|
Цвет
|
Синь (или основание на запросе клиента)
|
Количество
|
1
|
5: Стол контроля
|
|
Программабле установка длины и количества профиля
|
|
Будет обеспечен автоматический останавливать оборудования после завершения программы вырезывания
|
|
Язык операционной системы
|
Английский язык и китаец
|
Напряжение тока, частота, участок
|
380 в, 50 Хз, 3Фасе
|
Компьютер используемый для того чтобы контролировать длину & количество
|
Машина автоматически обрабатывает изделие на определенную длину и количество стопа когда необходимо достигано
|
Неточность длины можно откорректировать легко.
|
|
Пульт управления
|
типа Кнопк экран переключателя и касания
|
Блок длины
|
миллиметр (переключенный на пульте управления)
|
Бренд ПЛК
|
Панасоник
|
Бренд преобразователя частоты
|
Яскава
|
Экран касания
|
Тайвань Вайнвиев
|
Цвет
|
серый
|
Количество
|
1
|
